【レビュー】TESMEN TM-510 スマートデジタルマルチメーター

TM-510アイキャッチ レビュー
この記事は約5分で読めます。
スポンサーリンク

TESMEN様より スマートデジタルマルチメーター TM-510をご提供いただいたので、

実際に使ってみた感想などをレビューしていきます。

スポンサーリンク

TESMEN TM-510の内容

早速スマートマルチメーターTESMEN TM-510を開封してみます。

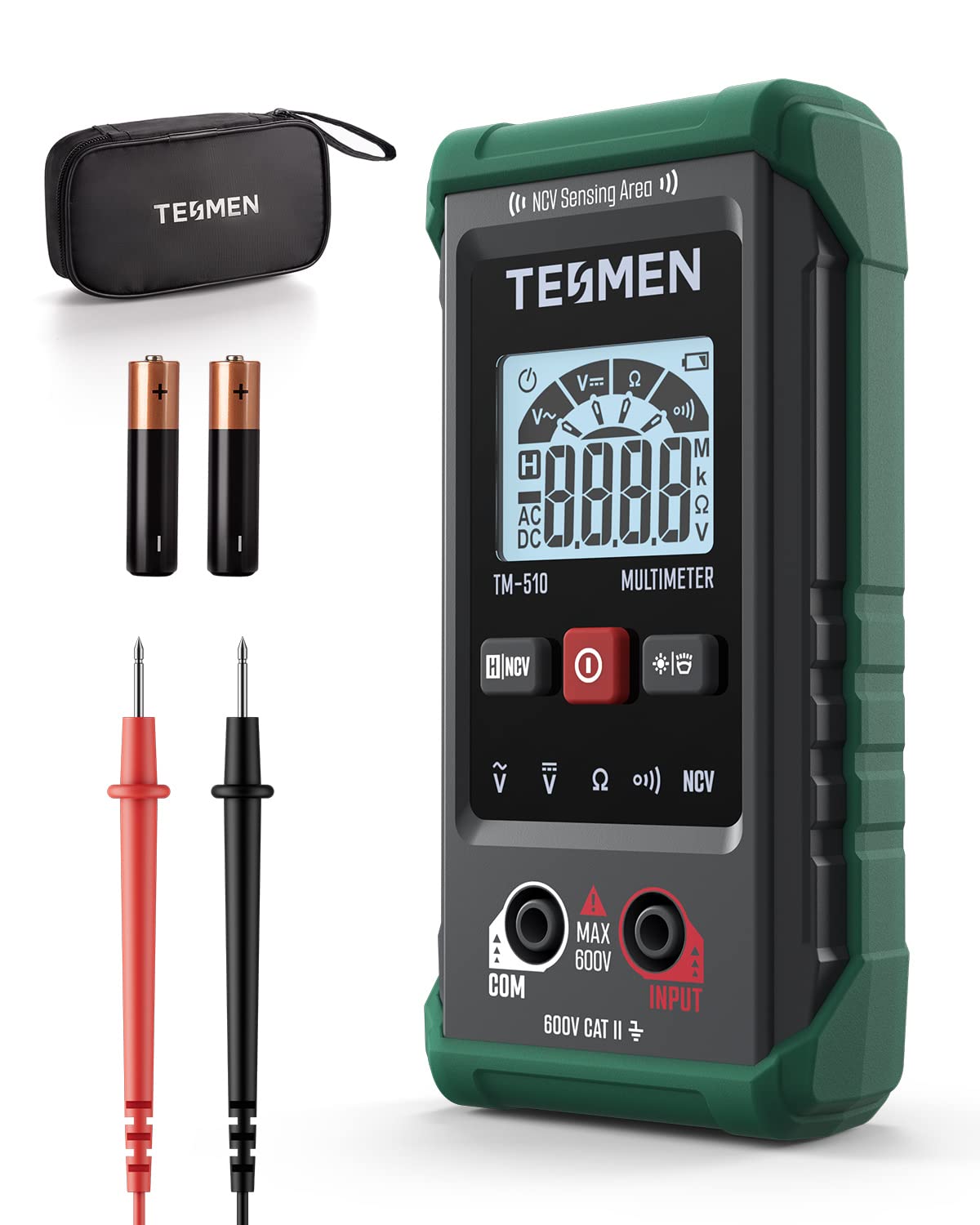

商品内容

TM-510開封

  • スマートマルチメーター本体
  • ソフトケース
  • テストリード
  • 単四アルカリ電池2本(DURACELL)
  • ユーザーマニュアル(英語・日本語)

テストリード

TM-510テストリード

CAT IIなので先端のキャップはついていませんが一般的なテストリードです。

コードは柔らかくて使いやすい印象です。



ユーザーマニュアル

TM-501ユーザーマニュアル

ユーザーマニュアルもわかりやすく、日本語に対応しています。

海外製品によくある不自然な日本語はほぼ無く分かりやすい内容です。



マルチメーターTM-510本体のサイズ感

TM-501サイズ感

サイズは約12.5cm×6cm×3cmととてもコンパクトサイズでポケットに収まります。

横のカッターナイフ(大)と比較してもコンパクトなのがわかります。

重さも電池をセットした状態で本体のみ約115gと軽いので持ち運びも楽です。



TESMEN TM-510の仕様

  • 作業環境:0 ~ 40 ℃
  • 保管環境:-10 ~ 60 ℃
  • 測定可能電圧:0.8V~600V
  • サンプリング:約3回/秒
  • 表示:4000カウント
  • オーバーレンジ表示:” 0L ” 表示
  • 精度:交流電圧±(1.2%+5) 直流電圧±(1.0%+5) 抵抗値±(1.2%+5) 導通<約50Ω
  • 測定機能:交流(AC)電圧、直流(DC)電圧、抵抗、導通の測定、NCV(非接触電圧検出機能)
    ※電流は測定できません
  • 保証:3年
  • データホールド機能
  • 液晶バックライト付き
  • LEDライト付き
  • 自動電源オフ機能



TESMEN TM-510を実際に使用してみる



TM-510に電池をセット

まずは本体を覆っているカバーを外します。

シリコンのようなやわらかい素材なので簡単に外せます。

TM-501カバー外す

本体を裏返して赤丸のねじを緩めて外します。

TM-501電池カバー

単四電池2本をセットします。

電池を入れたら逆の手順で戻します。

写真は手持ちにあった電池を入れています。

TM-501電池セット



コンセントの電圧(交流)を測定

コンセントの電圧(交流)を測定してみます。

測定中に電源ボタンの左側の「H/NCV」ボタンを押すとホールド機能でその時点の数値で

止まった状態になるので便利です。

TM-501交流電圧測定



乾電池の電圧(直流)を測定

乾電池の電圧を測定してみます。

測定中に電源ボタンの左側の「H/NCV」ボタンを押すとホールド機能でその時点の数値で

止まった状態になるので便利です。

TM-501直流電圧測定

TM-501直流電圧測定



抵抗値を測定

抵抗値を測定するために68KΩの抵抗を用意しました。

金属皮膜抵抗

TM-501抵抗値測定



導通チェック

精密ドライバーに当てて導通チェックをしてみました。

画面表示は0.000KΩ表示でブザー音が鳴りランプが点灯します。

導通チェック



NCV(非接触電圧検出機能)

本体の上部を電線などに近づけて通電していると反応します。

本体の左側の「H/NCV」ボタンを長押しするとNCVモードに入り、画面にNCVと表示されます。

NCVのセンサーは上部の「NCV Sensing Area」と書かれている部分になりますのでここを

電線に近づけます。

NCV

接地側のコードに近づけると—L表示と緑色のランプが点灯してブザーが鳴ります。

NCV

非接地側のコードに近づけると—H表示と赤色ランプが点灯してブザーが鳴ります。

非接地側



液晶画面のバックライト機能

バックライトOFF

バックライトオフ

バックライトON

バックライトを点灯するには本体の赤いボタンの右側のボタンを押します。

再度ボタンを押すとバックライトは消えます。

バックライトON

明るいところですとバックライトOFFでも問題ないですが点灯した方が見やすいです。

薄暗い場所での作業の際はバックライトあるとありがたいですよね。

自動車の車内での配線作業なんかで足元に潜っていると暗い事が多いのでこれだと見やすいので

作業も捗ります。



LEDライト機能

バックライト点灯の際のボタン(赤の右側)を長押しすると本体裏面のLEDライトが点灯します。

これも自動車の車内で作業するときなんかは助かる機能だと思います。

LEDライト機能



TESMEN TM-510を分解してみた

中身どんな感じか気になりますよね。

シンプルな構成ですが、半田もしっかりついていると思います。

TM-510分解してみた



TESMEN TM-510を使ってみた感想

測定機能を一般的によく使うAC/DCの電圧、抵抗値、導通チェックに絞って

電流測定などをなくして小型化、低価格化を実現していると思います。

スマートマルチメーターという名前の通りテスター任せで簡単に使えるようになっています。

スマートマルチメーターを起動したら測定対象にプローブを当てるだけ!

ACDCとか考えてダイヤルを回す必要がないので初めてマルチメーターを使うという人

にもおすすめ。

ボタンも3つだけなので操作を迷うことはないです。

交流/直流電圧、抵抗値を測定してみて精度も良く、本体の造りも安っぽくないです。

シンプル、コンパクト、ロープライスなので一家に一台あると何かと役に立ちそうです。

電子工作や修理をしなくても、この電池まだ使えるかな?とか確認したい時に便利です。
